2019-2020學年陜西省漢中市龍崗中學高二(上)期末物理試卷
發布:2025/7/1 19:0:15
一、選擇題(每小題4分共48分.在每小題給出的四個選項中,第1-8題只有一項符合題目要求,第9-12題有多項符合題目要求,全部選對的得4分,選對但不全的得2分,有選錯的得0分)
-
1.某變壓器銘牌上標示的部分信息如表所示,以下判斷正確的是?( )
輸入電壓:220V 50Hz
輸出電壓:9v 25w組卷:46引用:3難度:0.7 -
2.如圖所示,用電阻率為ρ、橫截面積為S的硬導線做成一個邊長為L(zhǎng)的方框,其中一邊串接有一理想電流表,方框的右半部分位于勻強磁場區域中,磁場方向垂直紙面向里,當磁感應強度大小隨時間的變化率
=k>0時,電流表示數為I1;當磁場的磁感應強度大小為B,線框繞虛線以角速度ω=ΔBΔt勻速轉動時,電流表示數為I2,則I1:I2為( )kB組卷:113引用:2難度:0.7 -
3.銅質金屬環從條形磁鐵的正上方由靜止開始下落,在下落過程中,下列判斷中正確的是( ?。?/h2>
組卷:268引用:20難度:0.9 -
4.如圖所示,在x≤0的區域內存在勻強磁場,磁場的方向垂直于xy平面(紙面)向里.具有一定電阻的矩形線框abcd位于xy平面內,線框的ab邊與y軸重合.令線框從t=0的時刻起由靜止開始沿x軸正方向做勻加速運動,則線框中的感應電流I(取逆時針方向的電流為正)隨時間t的變化圖線I-t圖可能是下圖中的哪一個?( )
組卷:443引用:9難度:0.9 -
5.如圖所示,空間中有三個帶電量相同的點電荷處于同一直線上,且相鄰點電荷的間距相等。實線為周圍的電場線分布且電場線關于直線MN對稱,虛線為僅受電場力作用的某試探電荷從a點運動到b點的軌跡,且a點與b點也關于直線MN對稱。則下列說法正確的是( ?。?/h2>
組卷:78引用:2難度:0.6 -
6.如圖所示,平行板電容器帶有等量異種電荷,與靜電計相連,靜電計金屬外殼和電容器下級板都接地。在兩極板間有一固定在P點的點電荷,以E表示兩極板間的電場強度,EP表示點電荷在P點的電勢能,θ表示靜電計指針的偏角。若保持下極板不動,將上極板向下移動一小段距離至圖中虛線位置,則下列說法正確的是( )
組卷:104引用:3難度:0.5 -
7.如圖,用粗細均勻的電阻絲折成邊長為L(zhǎng)的平面等邊三角形框架,每個邊長L的電阻均為r,三角形框架的兩個頂點與一電動勢為E、內阻為r的電源相連接,垂直于框架平面有磁感應強度為B的勻強磁場,則三角形框架受到的安培力的合力大小為( )
組卷:554引用:14難度:0.7 -
8.如圖,真空中有兩個點電荷,Q1=4.0×10-8C、Q2=-1.0×10-8C,分別固定在x軸上坐標為0和6cm的位置,取無窮遠處電勢為零。下列說法正確的是( ?。?/h2>
組卷:145引用:3難度:0.6 -
9.關于穿過線圈的磁通量與感應電動勢的關系,下列說法正確的是( ?。?/h2>
組卷:93引用:1難度:0.8 -
10.如圖甲所示,Q1、Q2為兩個固定著的點電荷,a、b是它們連線的延長線上的兩點?,F(xiàn)有一電子,只在電場力作用下,以一定的初速度沿直線從a點開始經b點向遠處運動,其v-t圖象如圖乙所示,電子經過a、b兩點的速度分別為va、vb,則( ?。?/h2>
組卷:39引用:6難度:0.5 -
11.在兩塊金屬板上加上交變電壓u=Umsin
t,當t=0時,板間有一個電子正好處于靜止?fàn)顟B(tài),下面關于電子以后的運動情況的判斷正確的是( )2πT組卷:39引用:5難度:0.5 -
12.如圖甲所示,KLMN是一個電阻R=0.4Ω的單匝豎直矩形閉合導線框,全部處于水平方向的勻強磁場中,MN邊水平,線框繞某一豎直固定軸按俯視的逆時針方向勻速轉動,產生的感應電流如圖乙所示。下列說法正確的是( )
組卷:82引用:2難度:0.5
二、實驗題(共18分)
-
13.某同學用伏安法測一節干電池的電動勢和內阻,現備有下列器材:
A.被測干電池一節
B.電流表1:量程0~3A,內阻約為0.3Ω
C.電流表2:量程0~0.6A,內阻約為0.1Ω
D.電壓表1:量程0~3V,內阻未知
E.電壓表2:量程0~15V,內阻未知
F.滑動變阻器:0~10Ω,2A
G.開關、導線若干
在現有器材的條件下,要盡可能準確地測量電池的電動勢和內阻。
(1)在上述器材中請選擇適當?shù)钠鞑模ㄌ顚懫鞑那暗淖帜福弘娏鞅磉x擇 ,電壓表選擇 。

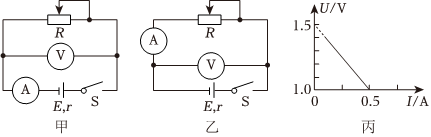

(2)實驗電路圖應選擇如圖中的 (填“甲”或“乙”)。
(3)根據實驗中電流表和電壓表的示數得到了如圖丙所示的U-I圖象,則干電池的電動勢E=V,內電阻r=Ω。組卷:132引用:5難度:0.5 -
14.為測量某金屬絲的電阻率,某同學設計了如圖甲所示的實驗電路圖。
(1)該同學首先用米尺測出接入電路中金屬絲的長度L,再利用螺旋測微器測量金屬絲直徑,測量結果如圖乙所示,金屬絲直徑的測量值d=mm。
(2)為使閉合開關時,電壓表、電流表示數均為零,滑動變阻器的滑片P應置于 (選填“a”或“b”)端。
(3)利用伏安法測該金屬絲的電阻R,代入關系式ρ=即可測得金屬絲的電阻率。(用題中給定符號L、d、R及π等表示)。
(4)由于電表內阻的影響,實驗會產生 誤差。(選填“偶然”或“系統”)。組卷:94引用:3難度:0.7
三、解答題(本題共3小題,共34分.計算題要有必要的文字說明和解題步驟,有數值計算的要注明單位)
-
15.如圖所示,兩個幾何形狀完全相同的平行板電容器PQ和MN,豎直置于區域足夠大的水平方向勻強磁場中,兩電容器極板上端和下端分別在同一水平線上.已知P、Q和M、N板間距都是d,板間電壓都是U,極板長度均為L(zhǎng).今有一電子從極板邊緣的P、Q兩板間的中點O以速度v0進入,并剛好勻速直線運動穿過電容器,此后經過磁場偏轉又沿豎直方向進入并勻速直線運動穿過電容器M、N板間,穿過M、N板間電場后,再經過磁場偏轉又通過O點沿豎直方向進入電容器P、Q極板間,循環往復.已知電子質量為m,電量為e,重力不計.
(1)求勻強磁場的磁感應強度B?
(2)電子從O點出發至第一次返回到O點經過了多長時間?
(3)Q板和M板間的距離x滿足什么條件時,能夠達到題述過程的要求?組卷:17引用:1難度:0.1 -
16.圖甲是高頻焊接的原理示意圖.將半徑r=0.10m的待焊接環形金屬工件放在線圈中,然后在線圈中通以高頻變化的電流,線圈產生垂直于工件平面的勻強磁場,磁場方向垂直線圈平面向里,磁感應強度B隨時間t的變化規律如圖乙所示.工件非焊接部分單位長度上的電阻R0=1.0×10-3Ω?m-1,焊縫處的接觸電阻為工件非焊接部分電阻的9倍.焊接的縫寬非常小,不計溫度變化對電阻的影響.要求:
(1)在0~2.0×10-2s和2.0×10-2s~3.0×10-2s時間內環形金屬工件中感應電動勢各是多大;
(2)在0~2.0×10-2s和2.0×10-2s~3.0×10-2s時間內環形金屬工件中感應電流的大小,并在圖丙中定量畫出感應電流隨時間變化的i-t圖象(以逆時針方向電流為正).組卷:23引用:3難度:0.1 -
17.如圖所示,虛線PQ、MN間存在如圖所示的水平勻強電場,一帶電粒子質量為m=2.0×10-11kg、電荷量為q=+1.0×10-5C,從a點由靜止開始經電壓為U=100V的電場加速后,垂直進入勻強電場中,從虛線MN上的某點b(圖中未畫出)離開勻強電場時速度與電場方向成30°角。已知PQ、MN間距為20
cm,帶電粒子的重力忽略不計。求:3
(1)帶電粒子剛進入勻強電場時的速率v1;
(2)勻強電場的場強大小E。組卷:25引用:1難度:0.5
