2023年天津市學業水平等級考模擬物理試卷
發布：2025/7/1 16:0:17
一、單項選擇題（每小題5分，共25分。每小題給出的四個選項中，只有一個是正確的）
-
1．如圖所示，M、N為一對水平放置的平行金屬板，一帶電粒子以平行于金屬板方向的速度v穿過平行金屬板。若在兩板間存在互相垂直的勻強電場和勻強磁場，可使帶電粒子的運動不發生偏轉，做勻速直線運動。不計粒子所受的重力，則以下敘述正確的是（ ?。?/h2>組卷：61引用：2難度：0.5 -
2．如圖，兩單色光Ⅰ、Ⅱ分別沿半徑方向由空氣射入半圓形玻璃磚，出射光合成一束復色光Ⅲ，已知單色光Ⅰ、Ⅱ與法線間的夾角分別為45°和30°，則關于單色光Ⅰ與Ⅱ下列說法正確的是（ ）組卷：67引用：1難度：0.6 -
3．如圖甲為交流發電機的原理圖，矩形線圈在勻強磁場中繞垂直于磁場方向的固定軸OO'勻速轉動。線圈的電阻為5.0Ω，線圈與外電路連接的定值電阻為95.0Ω，電壓表為理想交流電表。線圈產生的電動勢隨時間變化的正弦規律圖像如圖乙所示。下列說法正確的是（ ?。?br />
組卷：222引用：1難度：0.8 -
4．物理學是一門以實驗為基礎的科學，任何學說和理論的建立都離不開實驗．下面給出了幾個在物理學發展史上有重要地位的物理實驗，以及與之相關的物理學發展史實的說法，其中錯誤的是（ ）
組卷：40引用：8難度：0.9 -

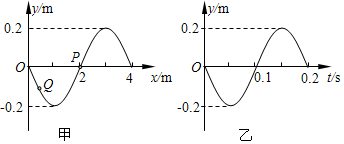

5．圖甲為一列簡諧橫波在某一時刻的波形圖，圖乙為質點P以該時刻為計時起點的振動圖象，下列說法不正確的是（ ）組卷：118引用：3難度：0.7
二、不定項選擇題（每小題5分，共15分。每小題給出的四個選項中，都有多個選項是正確的。全部選對的得5分，選對但不全的得3分，選錯或不答的得0分）
-
6．對于氣體，下列說法正確的是（ ?。?/h2>
組卷：19引用：2難度：0.7 -
7．如圖所示，上表面光滑的半圓柱體固定在水平地面上，一小物塊從靠近半圓柱體頂點O的A點，在外力F作用下沿圓弧緩慢下滑到B點，此過程中F始終沿圓弧的切線方向且半圓柱體保持靜止?fàn)顟B(tài)。下列說法正確的是（ ?。?/h2>組卷：132引用：2難度：0.5 -
8．2007年10月24日，我國發射了第一顆探月衛星--“嫦娥一號”，使“嫦娥奔月”這一古老的神話變成了現實．嫦娥一號發射后先繞地球做圓周運動，經多次變軌，最終進入距月面h=200公里的圓形工作軌道，開始進行科學探測活動．設月球半徑為R，月球表面的重力加速度為g,萬有引力常量為G，則下列說法正確的是（ ?。?/h2>
組卷：192引用：17難度：0.7
第Ⅱ卷
-
9．某課題研究小組，收集了數碼相機、手機等用舊了的各種類型的電池，及從廢舊收音機上拆下的電阻、電容、電感線圈?，F(xiàn)從這些材料中選取兩個待測元件，一是電阻R0（約為2kΩ），二是手機中常用的鋰電池（電動勢E標稱值為3.7V，允許最大放電電流為100mA）。
在操作臺上還準備了如下實驗器材：
A．電壓表V（量程4V，電阻RV約為40kΩ）
B．電流表A1（量程100mA，電阻RA1約為1Ω）
C．電流表A2（量程2mA，電阻RA2約為5Ω）
D．滑動變阻器R1（0～40Ω，額定電流1A）
E．電阻箱R2（0～999.9Ω）
F．開關S一只、導線若干
（1）為了測定電阻R0的阻值，小組的一位成員，設計了如圖1所示的電路原理圖，所選取的相應的器材（電源用待測的鋰電池）均標在圖上，其設計或器材選取中有不妥之處，你認為應該怎樣調整？。
（2）在實際操作過程中，發現滑動變阻器R1、電流表A1已損壞，請用余下的器材測量鋰電池的電動勢E和內阻r。
①請你在圖2方框中畫出實驗電路圖（標明所用器材符號）；
②為了便于分析，一般采用線性圖象處理數據，請寫出與線性圖象對應的相關物理量間的函數關系式。組卷：9引用：2難度：0.7 -
10．如圖甲所示，間距為L的兩條足夠長光滑平行絕緣導軌放置在水平面內，導軌間有豎直方向且等間距間隔的勻強磁場區，磁感應強度大小為B，磁場寬度及間距均為2L。導軌上有一邊長為L的正方形金屬框abcd,質量為m,ab、cd邊與導軌平行，ab、bc、ad、cd邊電阻相等均為R。金屬框在沿導軌方向的恒定拉力F（大小未知）作用下由靜止開始向右沿導軌運動，經過一段距離后進入第一個磁場區。從bc邊進入第一個磁場區至bc邊離開第一個磁場區過程中，測得ad兩端的電壓隨時間變化圖像如圖乙所示。
（1）求恒力F的大小？
（2）設Δt1=t1-0，Δt2=t2-t1，比較Δt1和Δt2的大小并求Δt1？
（3）在圖丙中畫出bc邊離開第一個磁場至剛進入第二個磁場過程中ad兩端的電壓隨時間變化圖像（標出時間和電壓值，以bc邊離開第一個磁場開始計時）；
（4）金屬框從靜止開始到離開第二個磁場區的過程中F所做的功？
組卷：84引用：3難度：0.5 -
11．A．“中子的發現”
關于“原子核的組成”的研究，物理學的發展過程經歷了如下幾個重要的階段：
1919年，盧瑟福用α粒子轟擊氮核從而發現了質子；
1920年，盧瑟福預言“原子核內可能還有質量與質子相近的中性粒子存在”；
1930年，約里奧?居里夫婦用釙（Po）放出的α粒子轟擊鈹（Be），產生了一種貫穿能力極強的射線，研究發現這種射線是一種中性粒子流；
1932年，查德威克用這種射線轟擊氫原子和氮原子，打出了一些氫核（質子）和氮核，測量出被打出的氫核和氮核的速度，并由此推算出這種粒子的質量而發現了中子．
查德威克認為：氫核、氮核的熱運動速度遠小于未知粒子的速度而可以忽略不計；被碰出的氫核、氮核之所以會具有不同的速率是由于碰撞的情況不同而造成的，其中速率最大的應該是彈性正碰的結果．實驗中測得氫核的最大速度為vH=3.3×107m/s,氮核的最大速度為vN=4.5×106m/s；已知mN=14mH．
請你根據查德威克研究，經過推理計算，證明盧瑟福的“預言”是正確的．組卷：17引用：1難度：0.1 -
12．如圖所示，有一水平放置的圓環線圈，半徑為r,單位長度的質量m0=16g。有一圓錐形的磁場，線圈所在位置的磁感應強度為B=0.8T，錐形的頂角為60°，為使線圈懸浮，應通以多大的電流？（取g=10m/s2）組卷：39引用：2難度：0.6
