2024-2025學年天津市河東區高二（上）期末物理試卷

一、單項選擇題（每題5分，共25分。每題給出的四個選項中，只有一個選項是正確的。）

• 1．如圖所示，兩塊水平放置的平行正對的金屬板a、b與電池相連，在距離兩板等距的M點有一個帶電液滴處于靜止狀態。若將a板向下平移一小段距離，但仍在M點上方，穩定后，下列說法中正確的是（　?。?/h2>

  A．液滴將向下加速運動

  B．M點電勢升高，液滴在M點的電勢能將增大

  C．M點的電場強度變小了

  D．在a板移動前后兩種情況下，若將液滴從a板移到b板，電場力做功相同
  組卷：539引用：3難度：0.3

  解析

• 2．下列說法正確的是（　?。?/h2>

  A．點電荷類似于力學中的質點，也是一種理想化模型

  B．元電荷是指電荷量為1.6×10-19C的粒子。如正電子和質子都是元電荷

  C．電場線密集處場強大，電勢高

  D．在電場中電勢降低的方向就是電場方向
  組卷：49引用：2難度：0.5

  解析

• 3．為了創建文明城市，某城市新裝的一批節能路燈（圖甲），該路燈通過光控開關實現自動控制電燈亮度，如圖乙為其內部電路簡化原理圖，電源電動勢為E，內阻為r,R_t為光敏電阻（光照強度增加時，其電阻值減?。?。當光照強度增加時，下列判斷正確的是（　?。?br />

  A．A燈亮度不變，B燈變暗

  B．流經Rt的電流減小

  C．電源的輸出功率增大

  D．流經Rt的電流變化量大于R0上的電流變化量
  組卷：185引用：3難度：0.5

  解析

• 4．為經典力學作出最重要貢獻的物理學家是（　?。?/h2>

  A．愛因斯坦

  B．麥克斯韋

  C．法拉第

  D．牛頓
  組卷：150引用：11難度：0.9

  解析

• 5．如圖所示，真空中ab、cd四點共線且ab=bc=cd在a點和d點分別固定有等量的異種點電荷，則下列說法正確的是（　　）

  A．b、c兩點的電場強度大小相等，方向相反

  B．b、c兩點的電場強度大小不相等，但方向相同

  C．同一負點電荷在b點的電勢能比在c點的小

  D．把正點電荷從b點沿直線移到c點，電場力對其先做正功后做負功
  組卷：147引用：1難度：0.5

  解析

二、不定項選擇題（每題5分，共15分。每題給出的四個選項中，都有多個選項是正確的，全部選對的得5分，選對但不全的得3分，選錯或不答的得0分。）

• 6．一質量為2kg的物塊在合外力F的作用下從靜止開始沿直線運動。F隨時間t變化的圖像如圖，則（　?。?/h2>

  A．0～6s內合外力F的沖量為24N?s

  B．t=3s時物塊的動量大小為12kg?m/s

  C．t=6s時物塊的動能為零

  D．0～6s時間內F對物塊所做的功為36J
  組卷：30引用：2難度：0.7

  解析

• 7．如圖，寬為d的有界勻強磁場的邊界為PP′、QQ′，一個質量為m,電量為q的帶電粒子，沿圖方向以速度v₀垂直射入磁場，磁感應強度為B，要使粒子不能從邊界QQ′射出，粒子的入射速度v₀的最大值可能是（　?。?/h2>

  A．Bqd/m

  B．（2+ 2 ）Bqd/m

  C．（2- 2 ）Bqd/m

  D． 2 Bqd/2m
  組卷：238引用：1難度：0.7

  解析

• 8．如圖所示的U-I圖象中，直線I為某電源的路端電壓與電流的關系，直線Ⅱ為某一電阻R的伏安特性曲線，用該電源直接與電阻R連接成閉合電路，由圖象可知（　?。?/h2>

  A．R的阻值為1.5Ω

  B．電源電動勢為3V，內阻為0.5Ω

  C．電源的輸出功率為3.0W

  D．電源內部消耗功率為1.5W
  組卷：1784引用：57難度：0.7

  解析

二、本卷共4題，共60分。

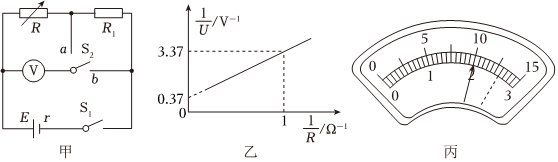

• 9．一課外小組想要測量電源電動勢E、內阻r和電阻R₁的阻值。準備的器材有：待測電源（電動勢為E，內阻為r）；待測電阻R₁；電壓表V（內阻很大）；電阻箱R（0～99.99Ω）；開關S₁；單刀雙擲開關S₂；導線若干。設計電路如圖甲所示。

  （1）先用該電路測量電阻R₁的阻值，請將操作補充完整。
  ①電壓表選3V的量程，閉合S₁，將S₂切換到a,調節電阻箱，讀出電阻箱的示數R₀=20.00Ω，對應的電壓表示數U₁如圖丙中實線所示；
  ②保持電阻箱示數不變，將S₂切換到b讀出電壓表的示數U₂如圖丙中虛線所示，該讀數為

  V；
  ③通過計算，可求出電阻R₁=

  Ω。
  （2）用該電路測量電源電動勢E和內阻r：閉合S₁，將S₂切換到a,調節電阻箱，讀出多組電阻箱示數R和對應的電壓表示數U，由測得的數據，繪出了如圖乙所示的

  1

  U

  -

  1

  R

  圖線，則電源電動勢E=

  V，內阻r=

  Ω（結果均保留3位有效數字）。
  （3）在（2）中，如果電壓表影響不可忽略，通過分析，判斷該實驗測得的電源電動勢將

  （選填“偏大”“不變”或“偏小”）。
  組卷：66引用：2難度：0.5

  解析

• 10．電磁炮“電磁炮”（如圖甲）是利用電磁力對彈體加速的新型武器，如圖乙所示是“電磁炮”的原理結構示意圖。光滑水平加速導軌電阻不計，軌道寬為L=0.2m。在導軌間有豎直向上的勻強磁場，磁感應強度B=1×10²T，“電磁炮”的彈體總質量m=0.2kg,其中彈體在軌道間的電阻R=0.4Ω，電源的內阻r=0.6Ω，電源能為加速彈體提供的電流I=4×10³A，不計彈體在運動中產生的感應電動勢和空氣阻力。
  （1）在某次試驗發射過程中，彈體所受安培力大小為

  N；彈體從靜止加速到4km/s,軌道至少要

  m；

  （2）電磁炮的發射需要大量的電能瞬間釋放，這些電能需要電容器來儲存，這就需要對電容器先充電。如圖所示，導軌的左端連接電容C=5×10^-2F的電容器，開關S先接1，使電容器充電，電壓充到為U₀時將開關S接至2，炮彈受安培力作用開始向右加速運動。直流電源的a端為

  （選填“正極”、“負極”或“可正可負”）；
  （3）以下分析正確的是

  。
  A.強迫儲能器上端為正極
  B.飛機的質量越大，離開彈射器時的動能一定越大
  C.強迫儲能器儲存的能量越多，飛機被加速的時間一定越長
  D.平行導軌間距越小，飛機能獲得的加速度將越小
  （4）充電過程中電容器兩極板間的電壓u隨電容器所帶電荷量q發生變化。請在圖中畫出u-q圖像。
  （5）由上圖可知，充完電后電容器的電壓為

  V；并可以借助圖像求出穩定后電容器儲存的能量為

  J。
  組卷：51引用：1難度：0.6

  解析

• 11．如圖所示的xOy平面內，x＜0的區域內有豎直向上的勻強電場。在0＜x≤2

  3

  L區域內，處于第一象限的勻強磁場，磁感應強度為B₁；處于第四象限的勻強磁場，磁感應強度為B₂，大小關系為B₂=2B₁，均垂直于紙面向外。一質量為m、帶電量為+q的粒子，在t=0時刻，從P（-2L，-

  3

  3

  L）點以速度v₀沿x軸正向水平射出，恰好從坐標原點進入第一象限，最終從x軸上的Q（2

  3

  L，0）點射出磁場，不計粒子的重力．求：
  （1）勻強電場的場強大小E；
  （2）磁感應強度B₁的最小值；
  （3）若B₁=

  m

  v

  0

  q

  L

  ，整個過程粒子運動的時間t。
  組卷：268引用：1難度：0.1

  解析

• 12．如圖所示，質量為m=1kg、電荷量為q=5×10^-2C的帶正電的小滑塊，從半徑為R=0.4m的光滑絕緣

  1

  4

  圓弧軌道上由靜止自A端滑下，整個裝置處在方向互相垂直的勻強電場與勻強磁場中。已知E=100V/m,方向水平向右，B=10T，方向垂直紙面向里，g=10m/s²．求：
  （1）滑塊到達C點時的速度；
  （2）在C點時滑塊所受洛倫茲力。
  （3）在C點時滑塊對軌道的壓力。
  組卷：163引用：5難度：0.5

  解析
