2024-2025學年北京市景山學校高二（上）月考物理試卷（10月份）
發布：2025/7/1 6:0:14
一.單項選擇題（本大題共15小題，每題3分，共45分。請將答案填涂在答題卡上）
-
1．如圖所示，電子在電勢差為U1的電場中加速后，垂直射入電勢差為U2的偏轉電場．在滿足電子能射出偏轉電場的條件下，下列四種情況中，一定能使電子的偏轉角變大的是（ ?。?/h2>組卷：928引用：18難度：0.9 -
2．a、b兩物體從同一地點同時出發，沿相同方向運動。圖甲是a做勻加速直線運動的x-t圖像，圖乙是b做勻減速直線運動的x-v2圖像。則下列說法正確的是（ ?。?/h2>組卷：492引用：6難度：0.4 -
3．如圖所示，在xOy坐標系中以O為中心的橢圓上，有a、b、c、d、e五點，其中a、b、c、d為橢圓與坐標軸的交點?，F(xiàn)在橢圓的一個焦點O1固定一正點電荷Q2，另一正試探電荷僅在電場力作用下的運動軌跡如圖中虛線所示，下列說法正確的是（ ?。?/h2>組卷：158引用：3難度：0.7 -
4．有一正點電荷只受電場力作用，從靜電場中的a點到由靜止釋放。在它沿直線運動到b點的過程中，動能Ek移隨位移s變化的關系圖像如圖所示。該電場的電場線分布應是（ ?。?/h2>組卷：174引用：5難度：0.7 -
5．如圖所示，實線表示某電場的電場線（方向未標出），虛線是一帶負電的粒子只在電場力作用下的運動軌跡，粒子在M點和N點時加速度大小分別為aM、aN，速度大小分別為vM、vN，下列判斷正確的是（ ?。?/h2>組卷：57引用：6難度：0.6 -
6．一個平行板電容器，當它帶了電荷量Q以后，兩極板間的電勢差是U，如果它帶的電荷量增大為2Q，則該電容器的電容（ ?。?/h2>
組卷：18引用：5難度：0.9 -
7．將一帶電量為-q的檢驗電荷從無限遠處移到電場中的A點，該過程中電場力做功為W，則檢驗電荷在A點的電勢能及電場中A點的電勢分別為（ ）
組卷：119引用：25難度：0.9 -
8．如圖所示，電荷量為+q的點電荷與較大的均勻帶電薄板+Q相距2d,點電荷到帶電薄板的垂線通過板的幾何中心。若圖中A點的電場強度為0，則B點的電場強度大小為（ ?。?/h2>組卷：171引用：4難度：0.5 -
9．如圖所示電路，由定值電阻R0，可變電阻R1、R2，理想二極管，水平金屬板M、N，電源及開關S組成。閉合開關，電路穩定后，質量為m的帶正電荷的微粒從P點以水平速度v0射入金屬板間，沿曲線打在N板上的O點。若經下列調整后，微粒仍從P點以水平速度v0射入，則關于微粒打在N板上的位置說法正確的是（ ?。?/h2>組卷：66引用：2難度：0.4 -
10．如圖所示，a、b、c是一條電場線上的三個點，負試探電荷q由a點靜止釋放向c點運動，φa，φb，φc和Ea，Eb，Ec分別表示a、b、c三點的電勢和電場強度，則下列說法正確的是（ ?。?/h2>組卷：56引用：1難度：0.7 -
11．如圖所示，一球用細繩系于墻上，繩與墻夾角為θ．球受繩的拉力為F，墻對球的彈力為N，球的重力為G，則（ ?。?/h2>組卷：4引用：1難度：0.9 -
12．《中國制造2025》是國家實施強國戰略第一個十年行動綱領，智能機器制造是一個重要方向，其中智能機械臂已廣泛應用于各種領域。如圖所示，一機械臂鐵夾豎直夾起一個金屬小球，小球在空中處于靜止狀態，鐵夾與球接觸面保持豎直，則（ ）組卷：512引用：9難度：0.9 -
13．如圖，P和Q為兩平行金屬板，板間電壓為U，在P板附近有一電子由靜止開始向Q板運動．關于電子到達Q板時的速率，下列說法正確的是（ ）組卷：611引用：60難度：0.9 -
14．如圖所示，a、b是電場中某條電場線上的兩點，用Ea、Eb和φa、φb分別表示a、b兩點的電場強度與電勢，則下列關系式一定成立的是（ ?。?/h2>組卷：103引用：2難度：0.4 -
15．如圖所示為某區域的電場線分布，A、B為同一條電場線上的兩點，則下列說法中正確的是（ ?。?/h2>組卷：179引用：5難度：0.8
二.實驗題（本題每空2分，共12分）
-

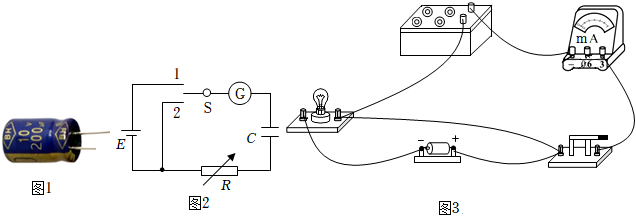

16．在“觀察電容器的充、放電現象”實驗中：
（1）用如圖1所示的電容器做實驗，電容器外殼上面標著“200μF，10V”，下列說法正確的是 ；
A.電容器的擊穿電壓為10V
B.電壓為10V時，電容器才正常工作
C.電容器電壓為5V時，電容是200μF
D.電容器電壓為5V時，電容是100μF
（2）把干電池E、電阻箱R、電容器C、電流表G、單刀雙擲開關S按圖2電路圖連成實驗電路如圖3所示，將電阻箱R調到合適阻值。
①先使開關S接1，電源給電容器充電，觀察到電流表指針偏轉情況為 ；
A.逐漸偏轉到某一刻度后保持不變
B.逐漸偏轉到某一刻度后迅速回到0
C.迅速偏轉到某一刻度后保持不變
D.迅速偏轉到某一刻度后逐漸減小到0
②電容器充電完畢，斷開開關，此時如圖2所示電路圖中電容器上極板 （填“帶正電”、“帶負電”或“不帶電”）；
③然后將開關S接2，電容器放電。在放電過程中，電流 （填“向左”或“向右”）流過電阻箱R，若該電流大小為i,電容器所帶電荷量為Q，電容器兩極板電勢差為U，電容器的電容為C。下面關于i、Q、U、C隨時間t的變化的圖像（圖4），正確的是 。
組卷：50引用：4難度：0.4
三.論述計算題（本題共43分）
-
17．半徑為r的絕緣光滑圓環固定在豎直平面內，環上套有一質量為m、帶正電的珠子，空間存在水平向右的勻強電場，如圖所示．珠子所受靜電力是其重力的3/4倍．將珠子從環上最低位置A點靜止釋放，求：
（1）珠子所能獲得的最大動能和在最大動能處環對珠子的作用力；
（2）要使珠子恰好能繞圓環做完整的圓周運動，則應在A點給珠子以多大的初速度？組卷：190引用：5難度：0.5 -
18．如圖所示，充電后的平行板電容器水平放置，電容為C，極板間距離為d,上極板正中有一小孔。質量為m、電荷量為+q的小球從小孔正上方高h處由靜止開始下落，穿過小孔到達下極板處速度恰為零（空氣阻力忽略不計，極板間電場可視為勻強電場，重力加速度為g）。求：
（1）小球到達小孔處的速度；
（2）小球從開始下落運動到下極板的時間；
（3）電容器所帶電荷量Q。組卷：43引用：3難度：0.5 -
19．在真空中O點放一個點電荷Q=+1.0×10-9C，今在M點放一個點電荷q=-1.0×10-10C，OM的距離r=30cm,如圖所示。求：
（1）q在M點受到的作用力。
（2）M點的場強。
（3）拿走q后M點的場強。組卷：194引用：5難度：0.9 -
20．在光滑水平面上固定一個內壁光滑的豎直圓筒S（右圖為俯視圖），圓筒半徑為R=1m。一根長r=0.5m的絕緣細線一端固定于圓筒圓心O點，另一端系住一個質量為m=0.2kg、帶電量為q=+5×10-5C的小球。空間有一場強為E=4×104N/C的勻強電場，電場方向與水平面平行。將細線拉至與電場線平行，給小球大小為10m/s、方向垂直于電場線的初速度v0。
（1）求當小球轉過90°時的速度大??；
（2）若當小球轉過90°時，細線突然斷裂，小球繼續運動，碰到圓筒后不反彈，碰撞后，小球垂直于碰撞切面方向的速度因能量損失減小為零，平行于碰撞切面方向的速度大小保持不變。之后小球沿圓筒內壁繼續做圓周運動。求這一運動過程中的速度的最小值。
（3）從初始位置開始，要使小球在運動過程中，細線始終保持不松弛，電場強度E的大小所需滿足的條件。組卷：405引用：6難度：0.5
