2021-2022學年江蘇省揚州市寶應縣高二（下）期中物理試卷
發布：2024/12/4 14:0:2
一、單項選擇題：共10小題，每小題4分，共40分。每小題只有一個選項最符合題意。
-
1．醫院給病人做腸鏡、胃鏡、喉鏡等檢查時都要用到內窺鏡，內窺鏡應用到了光的（ ?。?img alt="菁優網" src="http://img.jyeoo.net/quiz/images/201707/189/e1313b47.png" style="vertical-align:middle" />
組卷：136引用：4難度：0.9 -
2．如圖所示為高頻電磁爐的工作示意圖，它是采用電磁感應原理產生渦流加熱。關于電磁爐，以下說法中正確的是（ ?。?/h2>組卷：163引用：5難度：0.8 -

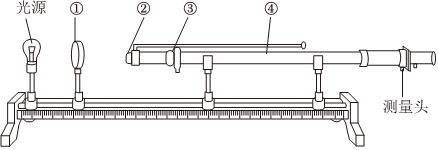

3．如圖所示為雙縫干涉的實驗裝置，圖中有四個光學元件的名稱空缺，關于它們的名稱正確的是（ ）
組卷：15引用：2難度：0.7 -
4．如圖甲是小型交流發電機的示意圖，A為交流電流表，線圈內阻1Ω、電阻R的阻值為9Ω、其余部分電阻不計。線圈繞垂直于磁場的水平軸OO′沿逆時針方向勻速轉動，從圖示位置開始計時，產生的交變電流隨時間變化的圖像如圖乙所示。以下判斷正確的是（ ?。?br />
組卷：24引用：2難度：0.7 -
5．回旋加速器是加速帶電粒子的裝置，其核心部分是分別與高頻交流電源兩極相連接的兩個D形金屬盒，兩盒間的狹縫中形成周期性變化的電場，使粒子在通過狹縫時都能得到加速，兩D形金屬盒處于垂直于盒底的勻強磁場中，如圖所示．設D形盒半徑為R．若用回旋加速器加速質子（氫核）時，勻強磁場的磁感應強度為B，高頻交流電的頻率為f.質子質量為m,電荷量為e.則下列說法正確的是（ ?。?/h2>組卷：56引用：7難度：0.7
二、非選擇題：共5題，共60分。其中第12題～第15題解答時請寫出必要的文字說明、方程式和重要的演算步驟，只寫出最后答案的不能得分；有數值計算時，答案中必須明確寫出數值和單位。
-
14．如圖所示，一半徑為r的圓形勻強磁場區域內有一個邊長為r的n匝正方形線框，線框的總電阻為R，線框平面與磁場方向垂直，勻強磁場方向垂直紙面向里，其磁感應強度隨時間變化的關系為B=B0+kt（k＞0），求：2
（1）線框中感應電流I的大小和方向；
（2）線框在0～t0時間內產生的熱量Q；
（3）線框的其中一條邊框在t0時刻所受到的安培力F。組卷：30引用：2難度：0.5 -
15．如圖所示，圓心為O的同心圓形區域內存在垂直于紙面的磁場，其中R1=3R0，R2=2R0。圓形邊界間環形區域內勻強磁場的磁感應強度大小為B1，一個電量為-q,質量為m的粒子由靜止經電場加速后以速度v指向O點入射。
（1）求加速電場的電壓U與速度v的關系式；
（2）若粒子要能進入半徑為R2的圓形區域，求速度的最小值vmin；
（3）若粒子速度大于第（2）問中的vmin，為使其擊中O點，求半徑為R2的圓形區域的勻強磁場的磁感應強度大小B2。組卷：312引用：3難度：0.1
