2021-2022學年湖南省益陽市安化第四高級中學高二（下）第一次調研物理試卷（物理類）

發布：2024/4/20 14:35:0

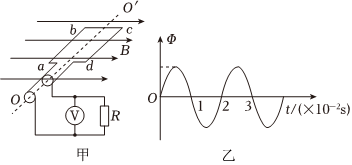

2．如圖甲為小型旋轉電樞式交流發電機的原理圖，其矩形線圈在磁感應強度為B的勻強磁場中，繞垂直于磁場方向的固定軸OO′勻速轉動，線圈的兩端經集流環和電刷與電阻R=10Ω連接，與電阻R并聯的交流電壓表為理想電壓表，示數是10V．圖乙是矩形線圈中磁通量Φ隨時間t變化的圖象。則（　　）

A．電阻R上的電功率為20 W

B．0.02 s時R兩端的電壓瞬時值為零

C．R兩端的電壓u隨時間t變化的規律是u=14.1cos100πt（V）

D．通過R的電流i隨時間t變化的規律是i=1.41cos50πt（A）

組卷：67引用：6難度：0.9

3．如圖所示，理想變壓器原線圈接電壓有效值不變的正弦交流電，副線圈接燈泡L₁和L₂，輸電線的等效電阻為R，開始時S斷開．現接通S，以下說法正確的是（　?。?/h2>
A．M、N兩端輸出電壓U減小 B．等效電阻R的電壓增大
C．燈泡L₁的電流增大 D．電流表的示數減小
組卷：12引用：5難度：0.9
解析

A．若電壓表的示數為220V，電流表的示數為10A，線路輸送電功率為110kW

B．若保持發電機輸送功率一定，僅將滑片Q下移，輸電線損耗功率增加

C．若保持發電機輸出電壓U₁一定，僅將滑片Q下移，輸電線損耗電壓減少

D．若發電機輸出電壓U₁一定，若用戶數增加，為維持用戶電壓U₄一定，可將滑片P上移

組卷：352引用：2難度：0.3

A．圖甲中電容器在放電，線圈中的磁場在增強

B．圖甲中若在線圈中插入鐵芯，則發射電磁波的頻率變大

C．圖乙中t₂-t₃時間內，線圈兩端電壓在增大

D．圖乙中t₃-t₄時間內，線圈的自感電動勢在增大

組卷：230引用：7難度：0.8

16．如圖，線圈abcd的面積是0.05m²，共100匝，線圈電阻為1Ω，外接電阻R=9Ω，勻強磁場的磁感應強度為B=
1
π
T，當線圈以300r/min的轉速勻速轉動時，求：
（1）轉動中感應電動勢的最大值和有效值．
（2）電路中交流電壓表和電流表的示數．
（3）線圈從圖示位置轉過90°的過程中通過電阻R的電量．
組卷：269引用：22難度：0.5
解析
17．某大型光伏電站的功率是500kW，電壓為12V，送往外地時，先通過逆變器轉化為220V的交流電（轉化效率為80%），然后經變壓器Ⅰ升壓為20000V，通過總電阻為r=20Ω的輸電線路送往某地，如圖所示，再經變壓器Ⅱ降為220V電壓供用戶使用，求：
（1）變壓器Ⅱ的原、副線圈匝數之比？
（2）用戶最多可使用的功率為多少？
組卷：43引用：2難度：0.9
解析

A．M、N兩端輸出電壓U減小	B．等效電阻R的電壓增大
C．燈泡L₁的電流增大	D．電流表的示數減小
